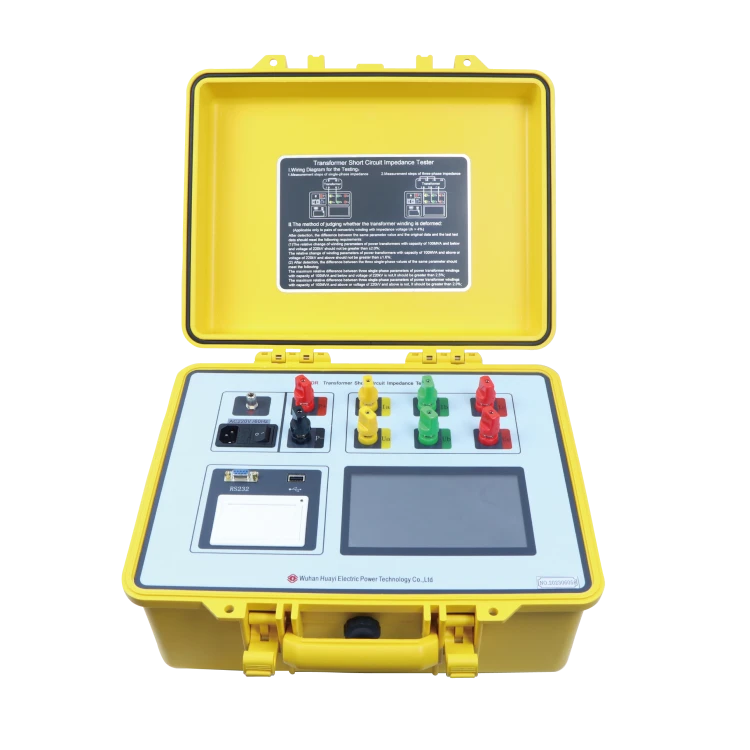

HYDR-muuntajan oikosulkuimpedanssitesteri

Muuntajan oikosulkuimpedanssin testaajaa käytetään oikosulkuimpedanssin mittaamiseen tason 35KV ja sitä korkeammissa päämuuntajissa työmaa- ja laboratorio-olosuhteissa. Testeri on suunniteltu erinomaisesti erinomaisella suorituskyvyllä. Sen sisäisessä suunnittelussa on otettu käyttöön huippuluokan yksisiruinen mikrotietokonetestaustekniikka ja digitaalinen signaalinkäsittelytekniikka, ja sen mittaama data on tarkkaa; kun taas sen ulkoisessa suunnittelussa on käytetty 7-tuumaista värikosketusnäyttöä, joka näyttää käyttövalikon kiinaksi kätevämmällä kosketustoiminnolla. Samaan aikaan se on varustettu lämpötulostimella ja siinä on tallennustoiminto, joka on kätevä tietojen tulostamiseen ja tallentamiseen. Siten viedään tiedot voidaan siirtää tietokoneelle USB:n kautta. Lisäksi testeri on tilavuudeltaan pieni ja helppokäyttöinen ja helppo kuljettaa mukana. Yksivaiheiset ja kolmivaiheiset testit voidaan suorittaa parametrien syöttämisen jälkeen testeriin ja muuntajan impedanssin prosenttivirhe lasketaan automaattisesti intuitiivisilla testituloksilla. Se on väline, jolla testataan nopeasti, onko muuntajan käämi vääntynyt vai ei.

1. Jännitteen mittausalue: 15V-500V

2. Virran mittausalue: 0.5A-50A

3. Tarkkuus

Jännitevirhe: ＜ 0.2%;

Nykyinen virhe: ＜ 0.2%;

Power error: ≤ ±0.5%(CosΦ>{{0}}.1); Pienempi tai yhtä suuri kuin ±1.0%(0.05＜CosΦ＜0.1);

Short circuit impedance error: ≤ ±0.5%(CosΦ>{{0}}.1); Pienempi tai yhtä suuri kuin ±1.0%(0.05＜CosΦ＜0.1);

4. Impedanssin mittausalue: 1Ω-200Ω;

5. Toimiva virtalähde: AC220V ± 10%;

6. Syöttötaajuus: 50Hz ± 5Hz;

7. Käyttölämpötila: -10-40 astetta ;

1. AC 220V pienjännitevirtalähde on otettu testaajaan, joka syöttää virtaa yksivaiheisten ja kolmivaiheisten muuntajien AB-, BC- ja CA-käämityksiin manuaalisessa ja automaattisessa tilassa. Testeri voi mitata muuntajan oikosulkuimpedanssin prosentuaalisen virheen lisäksi tyyppikilven impedanssiin verrattuna, mutta myös muuntajan impedanssia, reaktanssiresistanssia ja induktanssia, mikä on käyttäjien kätevää vertailla tietoja intuitiivisiin testituloksiin.

2. Testauslaite voi suorittaa sekä yksivaiheisen että kolmivaiheisen testin. Sekä manuaalinen että automaattinen testaus ovat sallittuja.

3. Kolmivaiheinen testi voidaan suorittaa automaattisesti ilman käänteisiä testilinjoja sen kertajohdotuksen ansiosta;
