Suojattu huone osittaisen purkauksen testille

III, Tärkeimmät teknologian parametrit

Hallin koko on L20M*W16M*H10M, asettelukaavio

Sähkötoimisen ilmatiiviin suojatun liukuoven mitat: L 5 m×K 5 m 1 setti (Varustettu ovenlukolla, ei summerin varoitusvaloa)

Manuaalinen yhden lukitusnäytön oven mitat: W 1 m × 2 m 1 sarja (henkilöstö sisään ja ulos, Asenna oven lukitus, ei summerin varoitusvaloa)

valvomo: P 4 m×L 2,5 m×K 34 m (Valvomo on suojahuoneessa)

Toimiston julkaisusuojahuoneen suojaustarvikkeet:

PD-testin pääpiirin laitesuodatin: Vahvistetaan yhdellä tavalla

Tehonsuodatin laitteille/valolle: 220V/30A/2P

IV, Suojajärjestelmän suunnittelu ja asennuskaavio

Suojakuori on kuusikulmainen rakenne, joka on muodostettu suojamoduulin jatkuvalla jatkoksella. Suojakuori ei ole vain pohja suojahuoneen suojaussuorituskyvyn varmistamiselle, vaan myös erilaisten koristemateriaalien ja useimpien apujärjestelmien kantaja, ja se on suojahuonehallin peruskomponentti.

1, Suojaava aulan alapinnan materiaali

Koska suojatun hallin alapuolelle kohdistuu tietty kuormitus pitkään (kuten laitteiden käsittely, tuotteiden pääsy jne.) lattiasuojauksen kohtuuttoman tärinän ja muodonmuutosten vähentämiseksi, suojahallissa käytetään kaaviota pohjapinnan kaivaminen. Se on täysin hitsattu 10 mm eristetyllä PP-levyllä, päällystetty 1,2 mm:n teräslevyllä ja kaadettu betonilla varmistaakseen kantokyvyn maahan.

Maan rakentamisen päävaiheet:

(1) Perustuslouhinta (omistajan suorittaa loppuun),Louhintamitta :20.6m*10.6m;

(2) Riippumaton maadoitusjohdon valmistus: Maadoitusjohto työnnetään maahan halkaisijaltaan 25 mm kuparipäällysteisellä teräksellä, kunkin paalun syvyys on vähintään 6 m, kokonaissyvyys varmistaa, että maadoitusvastus ei ole suurempi kuin {{4 }}.5Ω（omistajan suorittama）,Maapaalu kulkee eristetyn lattian läpi PVC-putken läpi. PVC-putkeen ei saa kaataa betonia. PVC-putki on kytketty maadoituslaatikkoon suojakammion pohjalevyn kautta ja maadoituslaatikko on kytketty suojakammion pohjapinnalla olevaan teräslevyyn;

（3) Taputtele pohja ja tasoita se hiekalla ja soralla. Tasoita se betonilla（omistanutr)

(4) Eristetty lattia (PP-levymateriaali) asetetaan tasoitepinnalle ja hitsataan, ja eristetty lattia rakennetaan piirustusten mukaisesti;

Lattian eristyskaavio

(5) Maadoitettu suojavaippa on asetettu eristetylle lattialle, ja maadoitussuojakuori on valmistettu 1,2 mm:n galvanoidusta teräslevystä, jossa on johtava vuoraus ja pistehitsattu

Pohja suojakerros

（6）Kaikki pujotusreitit on konfiguroitu kierteitysaaltoputkilla

Kierreputki pr-haudattu

（7） Kun maasuojakerroksen rakentaminen on valmis, teräsverkko valmistetaan. On suositeltavaa käyttää kahta 10 mm:n verkkokerrosta 200 × 200 × 200 mm (pituus × leveys × etäisyys), ja vahvistusverkko yhdistetään suojukseen pystysuoran maadoitusteräsputken kautta,（omistajan suorittama）;

(8) Betonin täyttö, kaatamisen jälkeen suojakammion lattian tulee olla yhtä suuri kuin työpajan lattian korkeus(omistajan täyttämä);

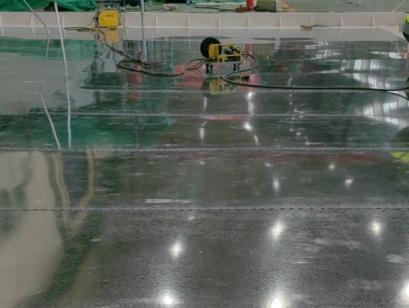

(9) Kun suojahallin rakentaminen on valmis, epoksilattia tehdään vihdoin sisämaahan（omistajan suorittama)

2, Suojaushallin seinä ja ylämateriaali

Suojahuoneen seinä ja yläpinta tukevat runkoköliä, ja kaikki runkoköli on kiinnitetty rakennuksen maahan eristysholkkiosien kautta.

Suojauskammion ylälevy ja seinäpaneelin suojamoduuli on valmistettu 2mm paksuisesta galvanoidusta teräslevystä, jotka kiinnitetään asennuksen yhteydessä galvanoiduilla pulteilla, pulteilla ja tiivisteillä ja kootaan keskellä paineenjohtavalla vuorauksella. . Sivuseinän suojamoduulia tukee köli ja useita vahvistuspalkkeja on järjestetty yläpuolelle

Levyn ja levyn välinen puristusleveys on noin 50 mm ja johtava vuoraus on kerrostettu levyn ja levyn väliin. Suojausmoduulien väliset liitokset on tiivistetty johtavalla vuorauksella, joka on puristettu kiinnittimen sivupaineella varmistamaan koko suojalevyn luotettavan sähköisen liitännän

3, Suojattu salin oven suunnittelu

Sähkötoimisen ilmatiiviin liukuoven nettomitat: L 5000mm × K 5000mm

Suojahallin ovi on tärkein koko suojahallin suojausvaikutukseen vaikuttava osa ja se on suojausjärjestelmän ylläpito.

Kokonaissuorituskyvyn heikoin osa on huonontumaton, ja se on myös järjestelmän ainoa liikkuva osa, joten on erityisen tärkeää säilyttää seulontaoven suojan suorituskyvyn vakaus. Oven rakenne on yksittäinen kynnys ei kynnystä käännös sähköinen ilmatiivis tyyppi, alakynnys on valmiiksi haudattu etukäteen maarakentamisen aikana, sähköinen ilmatiivis suojattu liukuovi ottaa käyttöön ylemmän laakerin vaakasuuntaisen käännöksen Muodossa (ylempi voimansiirto), kynnyksen kohdalla olevan maan tulee varmistaa suojavaikutus ja helpottaa ajoneuvojen kulkua. Ovipaneeli on valmistettu kylmävalssatusta teräslevystä ja kanavateräskarmihitsauksesta. Seinäoven toinen puoli on valmistettu samasta suojalevystä kuin aulan sisäpuoli, ja toinen puoli on koristeltu integroidulla seinäpaneelilla.

Näytön oven automaattinen ohjaus, kaksivärinen oven ulkopuolella

Hallin suojaseinään on asetettu sopivaan paikkaan ohjauspainikerasia, joka ohjaa oven avaamista, sulkemista tai hätäpysäytystä.

Manuaalisesti avattavien ruutuovien nettomitat: L 1000mm × K 2000mm (1 EA, Henkilö-ulos)
