Energiainsinöörille tavallinen AC-kestävyystesti (Hipot) on usein "hyväksytty/hylätty" -binääri. Kuitenkin,Osittaispurkauksen (PD) testaustoimii "MRI of the Power Grid"-tarjoaen tuhoamattoman, korkean-resoluution katsauksen muuntajan eristysjärjestelmän molekyyliterveyteen.
Kun muuntajat vanhenevat ja verkot rasituvat, PD-diagnostiikan hallitseminen on ratkaisevan tärkeää siirtyessä reaktiivisesta korjauksestaKunto{0}}Based Maintenance (CBM).
1. Eristyksen hajoamisen fysiikka: miksi PD on tärkeää
Osittainen purkautuminen on paikallinen sähkökatkos, joka ei täysin kata kahden johtimen välistä rakoa suuren -jännitteen alaisena. Tehomuuntajissa PD esiintyy tyypillisesti:
Kaasun aukot:Kuplat muuntajaöljyssä.
Delaminaatio:Ilmaraot paperieristekerrosten välillä.
Pinnan kontaminaatio:Johtavat polut puristuslevyllä tai holkeilla.
PD:n vaara on kumulatiivinen. Jokainen purkaustapahtuma vapauttaa pienen määrän energiaa luodenUV-säteily, otsoni ja lämpö, joka asteittain "syövyttää" kiinteää eristystä, kunnes tapahtuu katastrofaalinen räjähdys
2. Mittausmenetelmät: IEC 60270 and Beyond
A. Galvaaninen menetelmä (IEC 60270)
Alan kultastandardi on edelleenSähköinen (perinteinen) menetelmämääritelty IEC 60270:n mukaan.
Parametri:ToimenpiteetNäennäinen maksu (qq)pikokuulombeina (pC).
Asennus:Käyttää muuntajan läpivienteihin kytkettyä kytkentäkondensaattoria (CkCk) ja mittausimpedanssia (ZmZm).
Etu:Se on kvantifioitavissa ja mahdollistaa tarkan kalibroinnin. Insinööreille taustamelutason pitäminen alle 10-50 pC:ssä on ensisijainen haaste kenttäympäristöissä.
B. UHF (Ultra High Frequency) -tunnistus
Meluisissa ympäristöissä{0}}UHF-menetelmä (300 MHz – 1,5 GHz)on ylivoimainen. Koska muuntajan metallisäiliö toimii "Faraday-häkinä", se estää ulkoisen EMI:n (sähkömagneettisen häiriön), jolloin öljyventtiilien läpi työnnetyt UHF-anturit voivat siepata "puhtaat" sisäiset purkaussignaalit.
C. Akustinen emissio (AE)
Akustisia antureita (pietsosähköisiä) käytetään ensisijaisestivian sijainti. Laskemalla sähköisen liipaisimen ja purkauksen mekaanisen "iskun" välisen-lentoajan eron, insinöörit voivat kolmiomittaa säiliön sisällä olevan vian kolmiulotteisen sijainnin.
3. Kuvion tunnistus: PRPD-kartan purkaminen
Tehokkain työkalu diagnostisen insinöörin arsenaalissa onVaihe-Ratkaistu osittainen purkaminen (PRPD)kuvio. Piirtämällä pulssin suuruus ja laskenta 50/60 Hz siniaaltovaihetta vastaan, voimme tunnistaa vian "allekirjoituksen":
| Kuvion muoto | Tyypillinen diagnoosi | Riskitaso |
|---|---|---|
| Symmetrinen "Bunny Ears" | Sisäinen tyhjiöpurkaus (kuplat/raot) | Korkea- Puhkaisuvaara. |
| Epäsymmetriset "siveltimet" Peaksissä | Osoita-koronatasoon- (johtimen terävä reuna) | Keskikokoinen- Aiheuttaa öljyn vanhenemista. |
| Hajallaan "pilviä" lähellä Zero Crossingia | Eristysesteiden pinnan seuranta | Kriittinen- Välitöntä puuttumista tarvitaan. |
4. PD:n korrelointi liuenneen kaasun analyysiin (DGA)
Kattavassa diagnoosissa PD-tiedot eivät saa koskaan olla yksinään. Sen täytyy olla korreloituDGA tulokset:
Korkea H2H2(vety) + Matala C2H2C2H2(asetyleeni):Suosittelee vahvasti aktiivista osittaista purkamista.
Trendianalyysi:Jos pC-tasot kaksinkertaistuivat vedyn nousun kanssa, eristys on eksponentiaalisessa hajoamisvaiheessa.
5. Kentän haasteet: "Haamu"-signaalien tukahduttaminen
Keskitasolla on insinöörin arvoMelun vähentäminen. Yleisiä kenttästrategioita ovat:
Porttitekniikat:Digitaalisesti huomioimatta signaalit, jotka esiintyvät tiettyjen aikaikkunoiden aikana (esim. tyristorikytkentä).
Taajuussuodatus:Mittauskaistan leveyden siirtäminen paikallisten radio- tai solukkohäiriöiden välttämiseksi.
Differentiaaliset balansoidut piirit:Käyttämällä kahta identtistä holkkia yleisen-tilan melun poistamiseen.
Investoinnin tuottoprosentin parantaminen{0}}elinlaajennuksen kautta
100 MVA muuntajalle katastrofaalinen vika voi maksaa miljoonia seisokkeja ja ympäristön puhdistamista.Osittainen purkaustestitarjoaa teknisen ennakoinnin ajoittaa "kirurginen" korjaus-yhden holkin vaihtaminen tai johtimen uudelleen-kiristäminen-koko yksikön vaihtamisen sijaan.

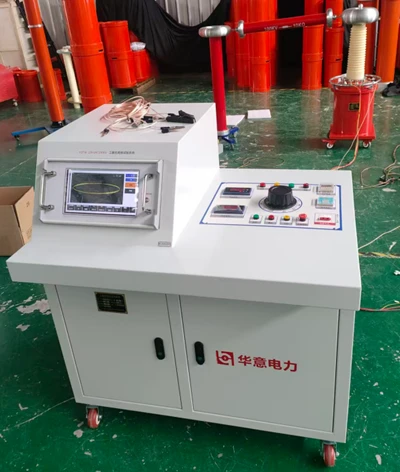

kloHuayi,Tarjoamme erittäin{0}}herkkiä PD-ilmaisimia ja resonanssivirtalähteitä, joita tarvitaan laboratoriotason-diagnostiikan suorittamiseen vaikeimmissakin kenttäolosuhteissa.
