Tuotteen esittely
XZB-sarja koostuu taajuusmuunnosvirtalähteestä, viritysmuuntajasta, reaktorista ja kapasitanssin jakajasta. Testatun laitteen kondensaattori ja reaktori muodostavat sarjaresonanssin kytkentätavan. Jännitteenjakaja on kytketty rinnan testattavan laitteen kanssa mittaamaan resonanssijännitettä myös ylijännitesuojasignaalina. Taajuusmodulaation teho on kytketty sarjaresonanssipiiriin viritysmuuntajan avulla, jolloin saadaan sarjaresonanssin heräteteho. Se käyttää sarjaresonanssiperiaatetta, käyttää viritysmuuntajaa sarjaresonanssisilmukan motivoimiseen ja säätelee ohjaajan lähtötaajuutta saadakseen silmukan induktanssin L ja mitatun laitteen C sarjassa resonoivaksi, ja resonanssijännite on testattavaan laitteeseen lisätty jännite. XZB-sarjaa käytetään laajalti sähkövoimassa, metallurgiassa, öljyteollisuudessa, kemianteollisuudessa ja muilla teollisuudenaloilla, sovelletaan suureen kapasiteettiin, suurjännitekapasitanssitestiin ja ennaltaehkäisevään testiin.
AC-resonanssitestijärjestelmä
Tuoteparametri
|
Lämpötila |
-10 astetta -40 astetta |
|
Suhteellinen kosteus |
Alle tai yhtä suuri kuin 95 %, ei kondensaatiota |
|
Korkeus |
Vähemmän tai yhtä suuri kuin 3000 metriä |
|
Tuloteho |
Kolmivaiheinen 380 V, taajuus 50 Hz tai yksivaihe 220 V |
|
Lähtötaajuus |
20-300Hz |
|
Jännitteen aaltomuoto |
Siniaalto, aaltomuodon vääristymisnopeus<1.0% |
|
Työaika |
Jatkuva työaika 60 min nimelliskuormituksella, ylijännite 1,1 kertaa, 1 minuutti |
|
Lämpötilan nousu |
Jatkuva työaika 60 min nimelliskuormituksella, lämpötilan nousu Vähemmän tai yhtä suuri kuin 65K |
|
Laatutekijä |
Q Suurempi tai yhtä suuri kuin 30 (f=45Hz) |
|
Mittaustarkkuus |
Järjestelmän tehollinen arvo 1.5 |
|
Taajuussäädön herkkyys |
0,1 Hz |
|
Epävakauden aste |
＜0.05% |
|
Nimellislähtöjännite |
0 ~ 1000 kV ja alle |
|
Käyttöalue |
kaapeli Vaihteleva taajuus resonanssijärjestelmä; Generaattorin taajuus kestää jännite testauslaitteet; Sähköaseman sähkölaitteet AC kestämään jännite testausjärjestelmä; Resonanssivahvistusjärjestelmä CVT-testaukseen. |
Tuotteen ominaisuus ja sovellus
1. Tämä kestää jännitelaitteita ja siinä on pieni tilavuus, kevyt ja kannettava testijärjestelmä.
2. Tämä järjestelmä edellyttää, että yhden henkilön siirrettävä paino ei saa ylittää 30 kg, ja kahden henkilön siirrettävä paino ei saa ylittää 60 kg, joten se soveltuu paikan päällä tehtävään työhön.
3. Virtalähteessä on 220 V yksivaiheinen virtalähde tai 380 V yksivaiheinen virtalähde, mikä on kätevä paikan päällä tapahtuvaan virrankeräykseen.
4. Reaktori käyttää kuivaa epoksivalausta, joka on kaunis ja luotettava ja sopii kaikenlaisille kaapeleille.
5. Varusta patentoidulla tekniikalla, joka on alle 5 %:n kansainvälinen standardi, ja suojaa päämuuntajaa, generaattoria ja muita laitteita korkeajännitteisiltä harmonisilta vaurioilta.
6. Varusta huippuarvon seurantatoiminnolla kansainvälisten standardien mukaisesti, joka voi seurata suurjännitteen testiaaltomuotoa reaaliajassa.
7. Helppokäyttöinen, iso LED-näyttö.
8. Tulosta ja tallenna testitiedot omalla mikrotulostimellaan milloin tahansa.
9. Joustava kokoonpano. Eri tyyppisiä reaktoreita voidaan valita vastaamaan eri näytteiden vaatimuksia, jotta saavutetaan monikäyttöinen ja kustannustehokas.

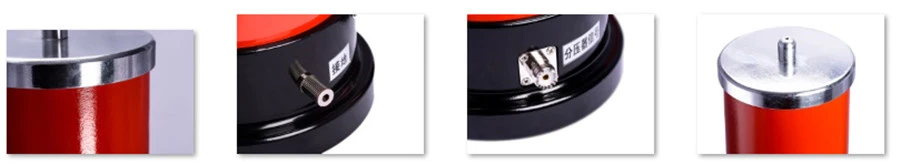

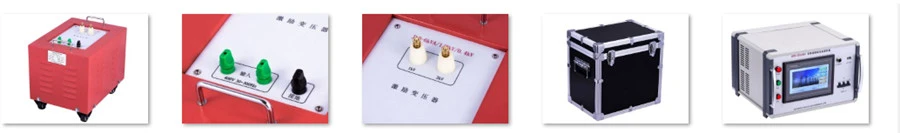

Tuotantotiedot
UKK
1. Toimitus:Nopea toimitus ja joustava kuljetustapa
2. Maksu:Valitse sinulle sopiva maksuehdot ja maksutapa
3. Myyntipalvelu:24-tunnin verkkoyhteys, valitse oikea laitemalli pyyntösi mukaan, tee paras tarjous, tue räätälöintiä
4. Takuuaika:Kaikki koneen laatutakuu vuodeksi ja elinikäinen tekninen tuki sinulle. Online vastaus asiakkaiden teknisiin ongelmiin.
